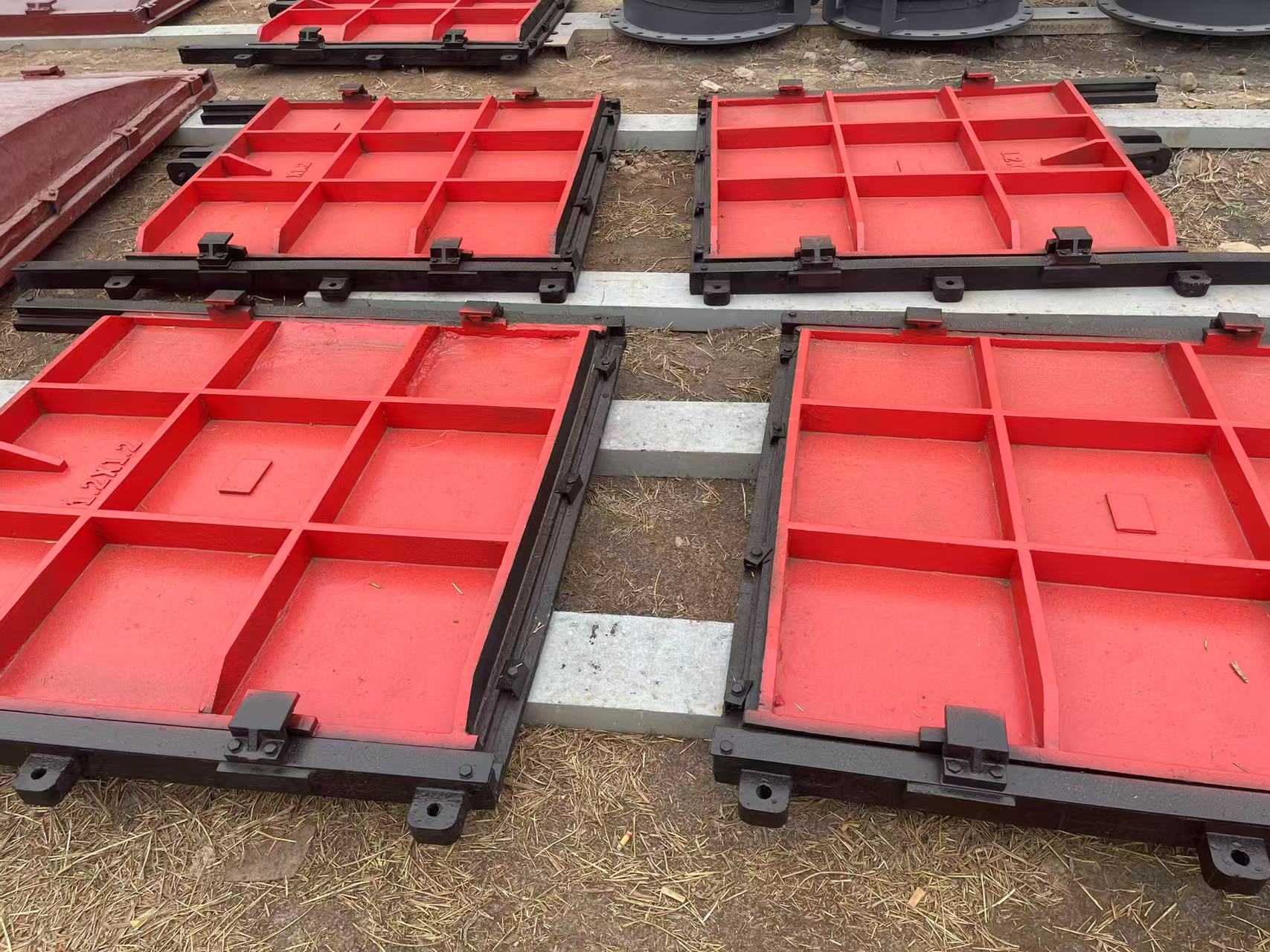

铸造闸门结构及工作原理。 　　铸造闸门适用于市政、水利、工矿、企事业单位和科研院所给排水工程中，对水流进行截流、疏通、调节水位等。国内综合国内外先进结构与工艺，对闸门进行了多次改进，现已具有：密封性好，耐磨，安装使用方便，寿命长等特点。 　　构造和工作原理 　　一、铸铁闸门主要由：①门框、②门体、③导轨(小规格与门框相连，大规格与门框分体)、④传动螺杆、⑤吊耳(也可与门体结合)、⑥密封面、⑦轴导架、⑧启闭装置等部分组成。 　　二、工作方式： 　　门框和门体安装在水底位置，导轨安装在门框的上端，保证门体在工作时沿着门框导轨做上直方向的往复运动。 　　由于闸门工作在水下，为操作方便，在水下设置了启闭装置，由于闸门标高不一致，因此传动螺杆的长度和轴导架的设置，取决于其具体尺寸。吊耳，吊块，销轴主要用来驱动螺杆和门体连接，使门体做上下往复运动的动力来自于启闭机。

升降式平面滑移主要由闸框闸板吊座和斜铁等部件组成，为了克服以往钢门容易腐蚀的缺点，闸框闸板全部采用铸铁结构，其中闸框又由上横梁下横梁左直梁右直梁组成，为了制造运输安装方便，闸板一般按其大小或高度由上下几部分组合而成。 　　在安装之前，首先要检查闸板、闸板、闸板之间(指多块闸板组合的闸门)的连接螺丝，是否在运输和装卸过程中造成松动。其切口是否错齿，应以平面为准，检查闸板与闸槽之间的间隙，间隙不大于0.mm，如间隙可调整关闭装置，上紧各连接螺栓。安装水闸事宜。 　　浇筑混凝土时，流进闸板闸框斜铁挡板间的灰浆应干净，以防灰浆凝固后影响闸门开启。闸门在安装时整体垂直于预留槽内，在两个立柱的下方垫上垫子(严禁垫下横梁)，两个立柱采用手动葫芦和斜拉立稳。把水闸找直找平，各脚孔内各排上地脚螺栓，调整好水闸位置，支好模板，进行二次浇注。
